И-греда је конструктивни елемент са попречним пресеком у облику слова I (слично великом „И“ са серифима) или у облику слова H. Други сродни технички термини укључују Х-греду, И-пресек, универзални стуб (UC), W-греду (скраћеница од „широка прирубница“), универзална греда (UB), ваљана челична греда (RSJ) или дупло Т. Направљене су од челика и могу се користити у разним грађевинским применама.
У наставку, упоредимо разлике између H-греде и I-греде из перспективе попречног пресека. Примене H-греде
Х-греда се обично користи у пројектима који захтевају велике распоне и високу носивост, као што су мостови и високе зграде.
H-греда у односу на I-греду
Челик је најприлагодљивији, редовно коришћени конструкциони материјал. И H-греда и I-греда су најчешћи структурни елементи који се користе у изградњи комерцијалних зграда.
Оба су сличног облика за обичне људе, али постоје значајне разлике између њих двоје, које је неопходно знати.

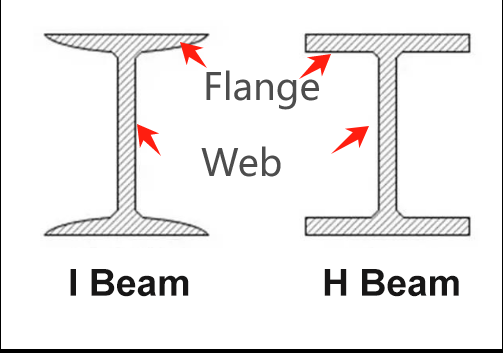

Хоризонтални део и Х и И греда назива се прирубницама, док је вертикални део познат као „мрежа“. Мрежа помаже у подношењу сила смицања, док су прирубнице пројектоване да издрже момент савијања.
Шта сам ја, Бим?
То је структурна компонента облика великог слова И. Састоји се од две прирубнице повезане мрежом. Унутрашња површина обе прирубнице има нагиб, обично 1:6, што их чини дебелим изнутра, а танким споља.
Као резултат тога, добро се понаша при оптерећењу под директним притиском. Ова греда има сужене ивице и већу висину попречног пресека у поређењу са ширином прирубнице.
У зависности од употребе, профили I-греде су доступни у различитим дубинама, дебљинама мреже, ширинама прирубница, тежинама и пресецима.
Шта је Х-зрак?
Такође је структурни елемент обликован као велико слово Х, направљен од ваљаног челика. Греде у облику слова Х се широко користе за комерцијалне и стамбене зграде због односа чврстоће и тежине и супериорних механичких својстава.
За разлику од I-греде, прирубнице H-греде немају унутрашњи нагиб, што олакшава процес заваривања. Обе прирубнице имају једнаку дебљину и паралелне су једна другој.
Његове карактеристике попречног пресека су боље од И-греде, и има боља механичка својства по јединици тежине што штеди материјал и трошкове.
То је омиљени материјал за платформе, мезанине и мостове.
На први поглед, челичне греде Х-пресека и И-пресека изгледају слично, али је неопходно знати неке критичне разлике између ове две челичне греде.
Облик
H-греда подсећа на облик слова H, док I-греда има облик слова I.
Производња
И-греде се производе као један комад, док се Х-греда састоји од три металне плоче заварене заједно.
Х-греде се могу израдити у било којој жељеној величини, док капацитет глодалице ограничава производњу И-греда.
Прирубнице
Прирубнице Х-греде имају једнаку дебљину и паралелне су једна другој, док И-греда има конусне прирубнице са нагибом од 1: до 1:10 за бољу носивост.
Дебљина мреже
H-греда има знатно дебљу мрежу у поређењу са I-гредом.
Број комада
Греда у облику слова Х подсећа на један метални комад, али има косину где су три металне плоче заварене заједно.
Док се греда И-пресека не производи заваривањем или закивањем металних лимова, она је само један метални део у потпуности.
Тежина
Х-греде су теже у поређењу са И-гредама.
Удаљеност од краја прирубнице до центра мреже
Код I-пресека, растојање од краја прирубнице до центра мреже је мање, док је код H-пресека растојање од краја прирубнице до центра мреже веће за сличан пресек I-греде.
Снага
Греда H-пресека даје већу чврстоћу по јединици тежине због оптимизованије површине попречног пресека и одличног односа чврстоће и тежине.
Генерално, греде I-пресека су дубље него шире, што их чини изузетно добрим за ношење оптерећења при локалном извијању. Штавише, лакше су од греда H-пресека, тако да неће поднети значајно оптерећење као H-греде.
Крутост
Генерално, греде Х-пресека су чвршће и могу да поднесу веће оптерећење од греда И-пресека.
Попречни пресек
Греда I-пресека има уски попречни пресек погодан за ношење директног оптерећења и затезних напрезања, али је лоше отпорна на увијање.
У поређењу са тим, Х-греда има шири попречни пресек од И-греде, која може да поднесе директно оптерећење и затезна напрезања и да се одупре увијању.
Лакоћа заваривања
Греде у облику слова H су лакше за заваривање због својих равних спољних прирубница него греде у облику I. Попречни пресек греде у облику H је робуснији од попречног пресека греде у облику I; стога може да поднесе значајније оптерећење.
Момент инерције
Момент инерције греде одређује њену способност да се одупре савијању. Што је виши, греда ће се мање савијати.
Греде Х-пресека имају шире прирубнице, високу бочну крутост и већи момент инерције од греда И-пресека, и отпорније су на савијање од греда И-пресека.
Распони
Греда I-пресека може се користити за распон до 9 до 30 метара због ограничења у производњи, док се греда H-пресека може користити за распон до 100 метара, јер се може направити у било којој величини или висини.
Економија
Греда Х-пресека је економичнији пресек са побољшаним механичким својствима од греде И-пресека.
Примена
Греде Х-пресека су идеалне за мезанине, мостове, платформе и изградњу типичних стамбених и пословних зграда. Такође се користе за носеће стубове, оквире приколица и камионских платформа.
Греде I-пресека су усвојени профил за мостове, зграде од челичних конструкција и израду носећих оквира и стубова за лифтове, дизалице и подизне платформе, тролејбусе, приколице и товарне просторе камиона.
